Zadaci
1. zadatak (2 boda)
Kad se prekidač zatvori u krugu prikazanom na slici, ampermetar će pokazivati:
- A. veću jakost struje nego prije
- B. manju jakost struje nego prije
- C. jednaku jakost struje kao i prije
2. zadatak (2 boda)

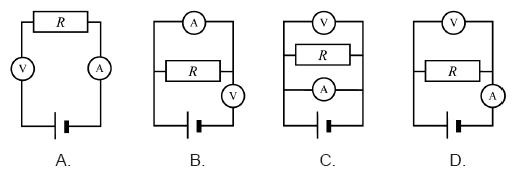

Koji se od strujnih krugova prikazanih shemama može uporabiti da se izmjeri iznos otpora R?
- A. A
- B. B
- C. C
- D. D
3. zadatak (3 boda)

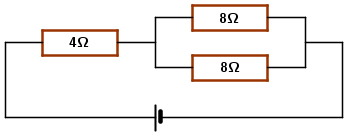

Otpornici otpora 4 Ω, 8 Ω i 8 Ω spojeni su u strujni krug zajedno s izvorom napona od 8 V, kako je prikazano na shemi.
Kolika struja teče kroz otpornik otpora 4 Ω?
Napomena: Na državnoj maturi potreban je postupak!
Odgovor:
4. zadatak (2 boda)

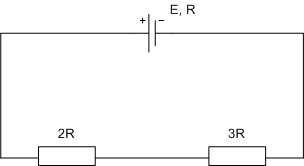

Dva otpornika, otpora 2R i 3R, spojena su serijski s baterijom elektromotornoga napona E = 30 V i unutrašnjega otpora R kako je prikazano na slici.
Koliko iznosi napon na otporniku 2R?
- A. 5 V
- B. 10 V
- C. 20 V
- D. 30 V
5. zadatak (2 boda)
Marko, Ivan i Dominik raspravljaju o računu koji im je poslala Hrvatska elektroprivreda.
Marko: "Kilovatsati… to nam govori koliko smo struje potrošili ovog mjeseca."
Ivan: "Ne, kilovatsati su jedinica za električni naboj koji smo potrošili."
Dominik: "Moram vas obojicu ispraviti, radi se zapravo o električnoj snazi koju smo potrošili."
Tko je u pravu?
- A. Marko
- B. Ivan
- C. Dominik
- D. niti jedan
6. zadatak (2 boda)

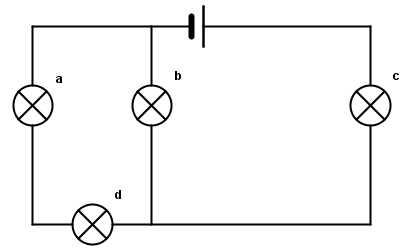

U strujnome krugu prikazanome na crtežu jedna je žaruljica pregorjela. Kao posljedica toga sve su žaruljice prestale svijetliti. Koja je žaruljica pregorjela?
- A. žaruljica a
- B. žaruljica b
- C. žaruljica c
- D. žaruljica d
7. zadatak (2 boda)

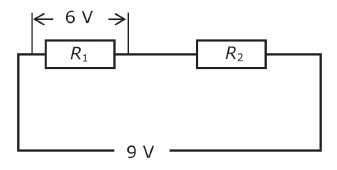

Dva su otpornika serijski spojena na izvor napona 9 V, kao što je prikazano na crtežu.
Ako je na krajevima otpornika $R_{1}$ napon 6 V, koliko iznosi omjer otpora $R_{1}$ i $R_{2}$?
- A. 1:2
- B. 2:1
- C. 1:4
- D. 4:1
8. zadatak (2 boda)
Koja je mjerna jedinica za električnu otpornost?
- A. Ω
- B. Ω·m
- C. Ω/m
- D. Ω·m2
9. zadatak (2 boda)
Na nekome električnome uređaju stoje oznake 220 V, 50 W.
Koliki je otpor toga uređaja?
Napomena: Na državnoj maturi potreban je postupak!
Odgovor: Ω
10. zadatak (2 boda)

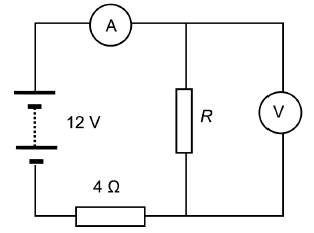

U strujnome krugu prikazanome na slici ampermetar pokazuje 2 A. Unutrašnji otpor baterije je zanemariv.
Koliki napon pokazuje voltmetar uz uvjet da su instrumenti idealni?
- A. 4 V
- B. 6 V
- C. 8 V
- D. 12 V
11. zadatak (2 boda)
Vodičem teče struja od 0.5 mA. Koliko elektrona prođe poprečnim presjekom vodiča za 0.1 s?
- A. 0.5·1014
- B. 3.125·1014
- C. 3.125·1017
- D. 0.5·1019
12. zadatak (2 boda)
U strujnome krugu prikazanome na slici voltmetar pokazuje 4 V. Unutrašnji otpor baterije je zanemariv.
Koliku jakost struje pokazuje ampermetar uz uvjet da su instrumenti idealni?
- A. 1 A
- B. 2 A
- C. 3 A
- D. 4 A
13. zadatak (2 boda)
Poprečnim presjekom vodiča za 0.1 s proteče 3.125·1014 elektrona. Kolika je jakost struje koja teče vodičem?
- A. 0.5 mA
- B. 5 mA
- C. 0.5 A
- D. 5 A
14. zadatak (2 boda)
Baterija u strujnome krugu prikazanome na crtežu ima elektromotorni napon E. Smatra se da su ampermetar i voltmetar idealni.
Kako će se promijeniti iznosi na mjernim uređajima kada se zatvori prekidač P?
- A. Iznos na ampermetru će se povećati, a na voltmetru smanjiti.
- B. Povećat će se iznosi i na ampermetru i na voltmetru.
- C. Iznos na ampermetru će se smanjiti, a na voltmetru povećati.
- D. Smanjit će se iznosi i na ampermetru i na voltmetru.
15. zadatak (2 boda)
Na grafu je prikazana ovisnost jakosti struje I o naponu U za dva vodiča.
Koliko bi iznosio ukupni otpor serijskoga spoja tih dvaju vodiča?
- A. 0.23 Ω
- B. 4.3 Ω
- C. 25 Ω
- D. 35 Ω
16. zadatak (2 boda)
Struja I koja prolazi kroz otpornik otpora R tijekom vremena t mijenja se kako je prikazano na grafu.
Kolika količina naboja prođe kroz otpornik za 6 sekundi?
Napomena: Na državnoj maturi potreban je postupak!
Odgovor:
17. zadatak (4 boda)
Struja kratkoga spoja za bateriju elektromotornoga napona 20 V iznosi 25 A. Kolika je jakost struje u krugu ako se na bateriju spoji vodič otpora 4 Ω?
Napomena: Na državnoj maturi potreban je postupak!
Odgovor:
18. zadatak (4 boda)
Ampermetar ima mjerno područje 1 A i unutrašnji otpor 0.1 Ω. Njime treba mjeriti struje iznosa do 3 A.
Koliki je dodatni otpor potrebno spojiti s ampermetrom u strujnom krugu kako bi to bilo moguće?
Napomena: Na državnoj maturi potreban je postupak!
Odgovor: Ω
19. zadatak (2 boda)
Crtež prikazuje strujni krug. Voltmetar V1 pokazuje 8 V.
Koliko pokazuje voltmetar V2?
- A. 2 V
- B. 4 V
- C. 8 V
- D. 16 V
